Снят с производства
Чтобы обеспечить плавный переход с IPv4 на IPv6 для будущей модернизации сети, PLANET предлагает использовать гигабитный IPv6/IPv4 маршрутизатор, XGS3-24040.
- IPv6 / IPv4 маршрутизация и управление
- 10G коммутатор
- Единый IP-адрес для управления
- Система резервного питания
В XGS3-24040 встроено 24 медных 10/100/1000Mbps порта с 4 1000Base-SX/LX SFP слотами, 2 слота расширения 10GbE и 2 слота 10GbE для стека в компактном корпусе высотой в 1U. При использовании функции IP Стэка возможно объединение до 36 устройств с единым IP адресом управления.
Поддержка 10Gb
Коммутаторы могут быть развернуты в звезду или в кольцо. При использовании 10Gb Ethernet, XGS3-24040 обеспечивает широкую полосу пропускания и мощные средства обработки. Технология идеально подходит для городских сетей и глобальных сетей.
Сетевые протоколы
XGS3-24040 поддерживает различные сетевые протоколы, в соответствии с требованиями сложных конструкций сетей. Он совместим с 802.1d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP и т.д. Коммутатор также поддерживает многоадресные протоколы включая IGMP, DVMRP и PIM. Кроме того, XGS3-24040 соответствует RIPv1 / 2, OSPF и IPv6.
Надежное электроснабжение
XGS3-24040 обеспечивает избыточное питание AC / DC. Она может быть развернута с 100 ~ 220В AC, 12V DC или 100 ~ 220В AC/12V DC одновременно.
ACLXGS3-24040
поддерживает комплексную политику ACL. Трафик может быть классифицирован по IP, MAC адресу источника / адресу назначения, IP протоколу, TCP/UDP, приоритету IP, интервалу времени и ToS. Кроме того, он предоставляет проверку подлинности IEEE802.1x на порту, которые могут быть развернуты с радиус-сервером, для обеспечения безопасности на уровне доступа.
QoS
XGS3-24040 полностью поддерживает DiffServ модуль. Пользователи могут указать очередь для пропускной способности каждого порта. Так же поддерживается WRR/SP/SWRR по расписанию. XGS3-24040 поддерживает безопасность порта, чтобы позволить пользователям доставлять доверенные CoS, DSCP, приоритеты порта и IP. Пользователи могут изменять пакеты DSCP и COS параметров, для классификации по порту, VLAN, DSCP, IP приоритету и ACL таблице. Пользователь также может указать различные полосs пропускания для передачи голоса / данных / видео, чтобы настроить различные качества обслуживания.
Web-управление
XGS3-24040 поддерживает SNMP, in-band и Out-Of-Band управление, управление через командную строку и веб-интерфейс, и RMON. Поддержка протокола SSH предоставляет защищенную конфигурацию коммутатора.
Основные характеристики
Физические порты
• 24 порта 10/100/1000Base-T RJ-45
• 24 порта 10/100/1000Base-T RJ-45
• 4 1000Base-SX/LX mini-GBIC/SFP слота, совместно с 21-24
• 2 10G XFP слотов, поддерживает 10GBase-SR/LR XFP трансиверы
• 2 слота 10G Stack
• 1 RJ-45 консольный порт для управления
IP Stacking
• 1 соединяется с членами через стек как Gigabit TP / SFP интерфейс или 10G Stack
IP Stacking
• 1 соединяется с членами через стек как Gigabit TP / SFP интерфейс или 10G Stack
• 1 IP-адрес управления, поддерживает до 36 устройств
Особенности IP-маршрутизации
• IP-маршрутизация поддерживает протокол RIP v1/v2, OSPF v2, BGP4
Особенности IP-маршрутизации
• IP-маршрутизация поддерживает протокол RIP v1/v2, OSPF v2, BGP4
• Маршрутизация интерфейса по VLAN• VRRP протокол
• Поддержка перераспределения маршрутов
Особенности многоадресной маршрутизации
• Поддержка PIM-DM (Protocol Independent Multicast - Dense Mode) и PIM-SM (Protocol Independent Multicast – Sparce Mode)
Особенности многоадресной маршрутизации
• Поддержка PIM-DM (Protocol Independent Multicast - Dense Mode) и PIM-SM (Protocol Independent Multicast – Sparce Mode)
• Поддержка DVMRP • Поддержка IGMP v1/v2/v3
Функции Layer 2
• Совместим с IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
Функции Layer 2
• Совместим с IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z Gigabit Ethernet
• Поддерживает авто-согласования и Half Duplex / Full Duplex режимов для всех 10Base-T / 100Base-TX и 1000Base-T портов
• Auto MDI / MDI-X обнаружение для каждого RJ-45 порта
• Предотвращение потери пакетов back pressure (Half-Duplex) и IEEE 802.3x Pause Frame управления потоком (полный дуплекс)
• Высокая эффективность архитектуры Store-and-Forward, runt/CRC filtering контроль избыточности для оптимизации полосы пропускания
• Поддержка VLAN - IEEE 802.1Q Tagged VLAN - До 4K VLAN групп, из 4041 VLAN ID - Provider Bridging (VLAN Q-In-Q) поддержка (IEEE 802.1ad) - Протокол GVRP - Private VLAN Edge (PVE)
• Spanning Tree Protocol - STP, IEEE 802.1d (Spanning Tree Protocol) - RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol) - MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree по VLAN)
• Link Aggregation - 802.3ad Link Aggregation Control Protocol (LACP) - Cisco ether-channel (Static Trunk) - Максимально 8 групп, до 8 портов на каждую группу - До 16Gbps пропускной способности (Duplex Mode)
• Зеркалирование портов (несколько к 1)
• Зеркалирование портов для мониторинга входящего или исходящего трафика на определенном порту
Качество обслуживания
Качество обслуживания
• 8 очередей приоритетов на всех портах коммутатора
• Поддержка строгой приоритетности и взвешенный WRR CoS политики
• Поддержка QoS и управление входящей \ исходящей полосой пропускания на каждом порту
• Политика трафика, основанной на приложении
Multicast
Multicast
• Поддержка IGMP Snooping v1, v2 и v3 • Поддержка режима Querier
Безопасность
Безопасность
• IEEE 802.1x Port-Based
• Доступ к сети на основе MAC
• Списки контроля доступа на основе IP адресов (ACL)
• Списки контроля доступа на основе MAC
• Статический MAC
Управление
• Интерфейсы управления коммутатором-Console / Telnet интерфейс командной строки -WEB -SNMP v1, v2c, и v3 -SSH / SSL
• Четыре группы RMON (история, статистика, тревоги и события)
• IPv6 IP Address / NTP / DNS Управление
• Встроенный клиент Trivial File Transfer Protocol (TFTP)• BOOTP и DHCP для назначения IP адреса
• Обновление прошивки через HTTP / TFTP
• DHCP Relay
• Управление привилегиями пользователей
• NTP (Network Time Protocol)
• Link Layer Discovery Protocol (LLDP)
• BOOTP и DHCP для назначения IP адреса
• Обновление прошивки через HTTP / TFTP
Система резервного питания
• 100 ~ 240V AC / DC 12V Избыточное питание
Информация для заказа

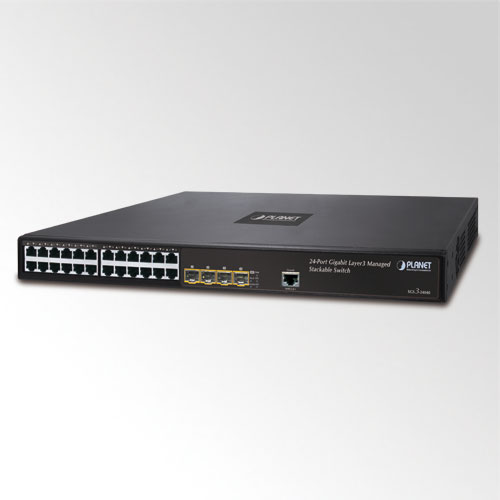

XGS3-24040 24-портовый гигабитный с 4 слотами 10G Управляемый стэкируемый коммутатор 3-го Уровня
Аксессуары
XGS3-TGS30 30см 10G стек кабель для XGS3-24040XGS3-XFP
1-портовый 10G XFP оптический модуль для XGS3-24040
